取扱品目

特殊オ―ダ―品

品目概要

特殊オーダー品は、当社が電源メーカーとして、各ユーザーからの要望により開発された製品です。
要望により開発された製品です。電源のみではなく、装置の制御や表示警報監視も含めたシステムも提供しております。
ユーザーの要求としては、無線機メーカーからは、電源の多重化装置、機械メーカーからは、電磁石制御装置や電磁弁制御回路などがありますが、ユーザー様との打ち合わせの元開発される装置ですので、ご用命がありましたらご相談下さい。

マグネットコイル監視制御装置

製品概要
本装置は、マグネットコイルの通電時間、電圧値、電流値、コイル温度を計測し、
異常時にはLED、ブザーにより警報を搬出する監視制御装置です。
オプションにより、マグネットコイルを安全に遮断する機能も有しています。
特徴
●異常時には、タイムスタンプ(本機の起動回数)・電圧値・電流値・コイル温度・
 警報状態をロギングする機能を有しています。
●本機の起動回数・直前の通電時間・各警報発生回数・
 最高連続通電時間をロギングする機能を有しています。
  • マグネットコイル監視制御装置

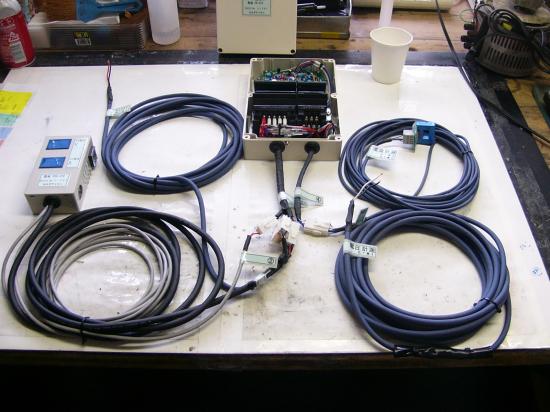

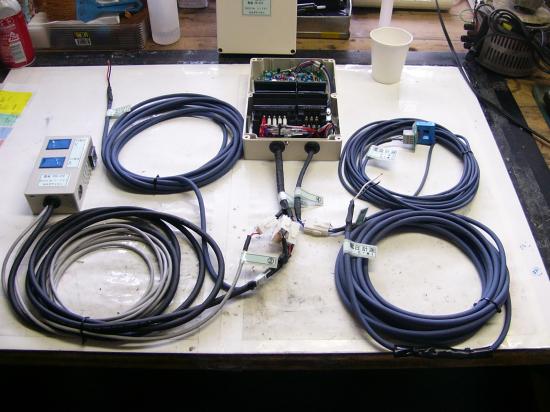

    マグネットコイル監視制御装置

    ハイマグネット制御盤

    製品概要
    本制御器は、建機のユンボの先端に装備されたハイマグネット(電磁石)を
    制御するための制御器です。
    電源は、ユンボの油圧により油圧モーターを駆動し、その軸にカップリングされた
    ブラシレスの交流発電機より本制御器を通じてハイマグコイルに供給されます。
    ハイマグネットの励磁のオン オフ信号は、油圧の圧力スィッチによって操作されます。
    基本構成
    本制御器は、大きく分けて、ハイマグ制御主回路とハイマグ制御回路の2群で
    構成されています。制御主回路は、構成外形上 サイリスターとヒューズなどを
    含む整流モジュール部とフライホィールモジュール部 逆励用コンデンサー部の3ユニットで
    構成されています。制御回路部の外形構成は、電源コンデンサー部 及び抵抗、
    制御基板、制御電源部で構成されています。
    特徴
    ●整流モジュール部に、半導体保護用ヒューズ及び制御回路保護用ヒューズ、
     加熱検出サーマルなどが装備されています。
    ●フライホィールモジュール部、逆励用コンデンサー部により、ハイマグ開放時のスピードと
     軽量物を完全に開放するためのスピードを早めています。
    ●制御電源部、電源コンデンサー部により、制御基板の電源を確保すると
     共に、発電機出力電圧の若干の低下に対しても、制御が問題なく
     動作するように設計されています。
    • ハイマグ制御盤正面

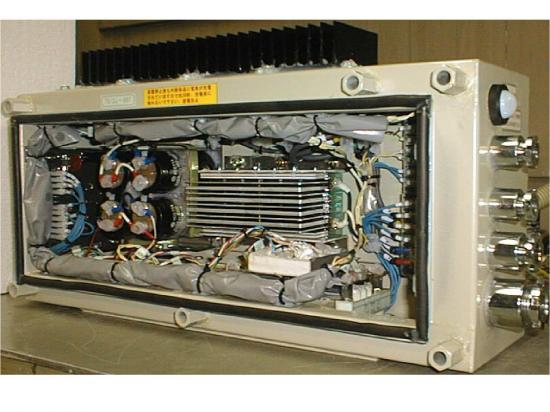

      ハイマグ制御盤正面

    • ハイマグ制御盤斜め前

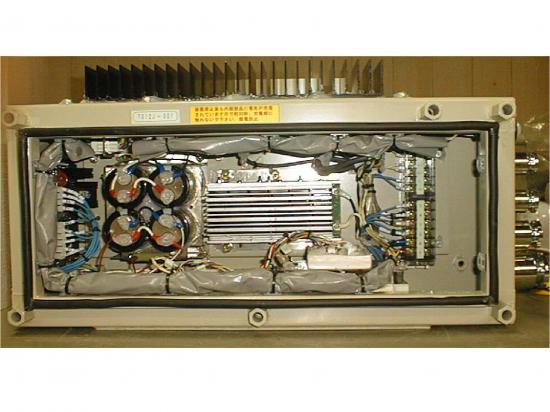

      ハイマグ制御盤斜め前

    制御用電源装置KHMJ29-25

    製品概要
    本機はAC115VをDC28.5Vに変換する、機関制御用電源装置です。
    本機はNDS F 8001D(艦船用電気機器通則)に準拠しています。
    特徴
    ●本機はNDS F 8001D(艦船用電気機器通則)にクリアした電源装置です。
    • KHMJ29-25

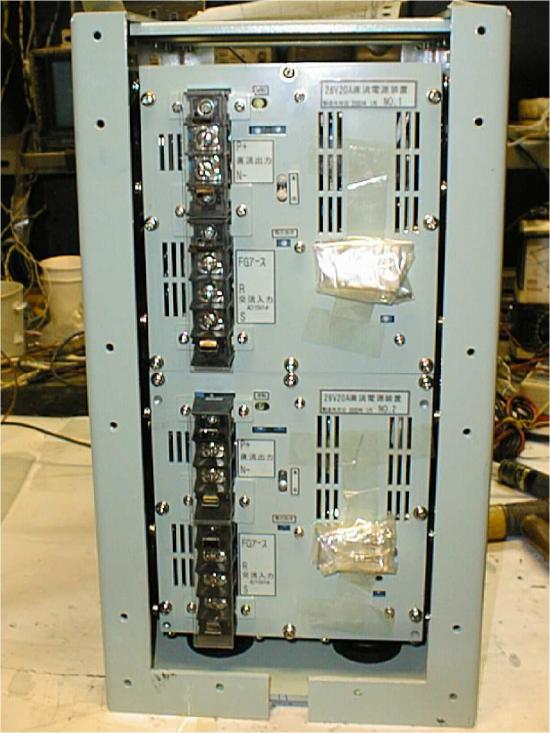

      KHMJ29-25
